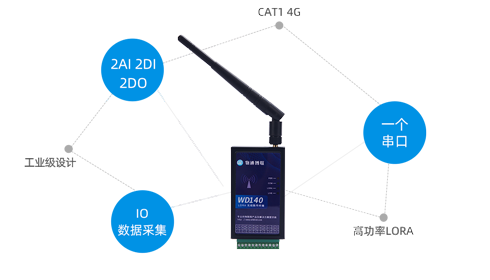

WD140系列工业数传终端
一款支持LORA或4G的无线串口透传及IO的简单数采终端

硬件参数：1路232/485串口，2AI-1DI-1DO等多路IO

联网功能：CAT1 4G 、高功率LORA（433MHZ、915MHZ）

采集功能：支持采集模拟量、数字量采集，支持快速的脉冲计数

本地透传：通过LORA实现12KM以内的无线数据透传

云端接入：通过4G实现与云平台的远程无线数据监控

应用场景：工厂、矿山、油田、水利、农业、港口等

丰富的IO采集接口

支持2路的12位高精度模拟量输入，支持1路的数字量输入和1路的数字量输出（2AI、1DI、1DO），支持电流型和电压型，支持多种量程和倍率计算；支持1路的干、湿接点可选的0~60V数字量输入（默认干接点，支持计数器功能）；支持1路的光耦隔离的晶体管输出；

无线LORA传输功能

内嵌大功率、远距离的LORA传输芯片，发射功率可达30dbm,最大支持12KM的距离传输； 支持410~493MHz和850~930MHz可选配频段，国内外均可用；
可灵活配置LORA的信道、功率、空中速率等参数；支持最大帧长和超时时间设定，适合各种数据包和相应速度的场景应用；

标准Modbus RTU协议

支持标准的Modbus RTU协议进行本地的IO控制和数据采集；

无线4G数据上云

支持通过4G网络实现将串口及IO的数据通过MQTT协议上传到各种云端平台和系统；

无线透传功能

支持232或者485串口的无线透传、支持点对点、点对多点的数据透传
支持不同系统共存的无干扰的数据透传；

高可靠工业级设计

1）6~35V宽电压设计、-40~+85℃宽温设计；
2）隔离的RS232或RS485设计，15KV ESD?；?；
3）采用光耦隔离的数字量输入、精准基准电压和高可靠性的继电器设计；

应用场景


有线串口读写IO
无线LORA读写IO
LORA串口数据透传
无线4G数据上云
点对多点本地组网

规格参数


硬件规格
硬件平台 CPU核心 32位 Arm Cortex-M4
接口特性 电源接口 DC 6V-35V （接线端子）
串口接口 1个串口(RS232/RS485)，15KV ESD?；?，1200~128000bit/s,默认19200
模拟量输入 2个12位采集精度的AI（可选电流型和电压型）
电流型4~20mA,0~20mA 电压：0~5V，0~10V等
数字量输入 1路光耦隔离0~60V输入DI，支持计数器功能（默认干接点）
数字量输出 1路光耦隔离数字量输出DO ，小于1A负载
天线接头 LORA天线：SMA x 1 / 4G天线：SMA x 1
SIM卡座 直插卡座 * 1（中卡）
接线端子 12*3.5mm
LORA（可?。?/td> 工作频段 410~493MHz或者850~930MHz可选
接收灵敏度 150dBm
发射功率 22dBm
通信距离 12KM（建议室内１~2KM，室外４~6KM）
空中速率 0.48Kbps~62.5Kbps（最高可达300Kbps）
发射电流 650mA
LORA信道 6个信道，可配置
4G（可?。?/td> 网络制式 LTE Cat1 ,最大下行速率10Mbps，最大上行速率5Mbps

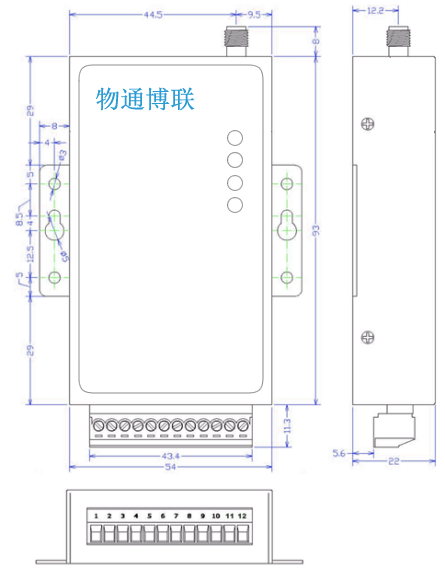

机械特性 外形尺寸 93x54x22mm
安装方式 板面安装
外 壳 黑色壳
防护等级 IP30
散热方式 无风扇散热
重量 260g

设备功率		 待机功率 200mA-240mA@12V
工作功率 250mA-290mA@12V
峰值功率 300mA@12.0V
环境湿度 环境湿度 5 %~ 95% (无凝霜)
存储温度 -40 ℃~ 85℃
工作温度 -20℃ ~ 70℃
指示灯 PWR 电源指示灯显示
COM 串口状态灯显示
LORA LORA指示灯
LIVE 运行状态灯显示
EMC指标 静电放电
抗扰度		 GB/T17626.2-2018,level4
电快速瞬变
脉冲群抗扰度		 GB/T17626.4-2018,level4
振荡波磁场
抗扰度		 GB/T17626.18-2016,level4
射频电磁场
辐射抗扰度		 GB/T17626.3-2016,level4
浪涌(冲击)
抗扰度		 GB/T17626.5-2019,level4
工频磁场
抗扰度		 GB/T17626.8-2006,level4
物理特性 振动 GB/T2423.10-2008
冲击 GB/T2423.5-2019
跌落 GB/T2423.8-1995

Modbus地址映射表
类别 项目 地址
模拟量输入采样值 AI0~AI1 40000、40001（无符号整形）
30000、30001（无符号整形）
模拟量输入真实值 AI0~AI1 40050、40052（浮点型）
30050、30052（浮点型）
数字量输入 DI0 10000（开关量）
数字量输出 DO0 00000（开关量）


产品选型

硬件选型
订货号 WD140-<N>-<I>-<S>
N（上行网络） L（带LORA?？椋? G（带4G?？?CAT1）/W (带WIFI?？?，开发中*)
I（I O?？椋?/td> M0211（M表示?？?，0表示无AO、2表示2个AI，1表示1个DI，1表示1个DO）
S（串口类型） -232:RS232串口； -485:RS485串口
示例 WD140-LM0211-485（国内频段：410~493MHz LORA，485串口）
WD140-GM0211-485（国内频段：4G CAT1，485串口）
WD190-LM0211-485（国内频段：850~930MHz,22dbm,485串口）
资料下载

【产品规格说明书】WD140产品规格说明书V1.0

【产品使用手册】WD140产品使用手册V1.05
