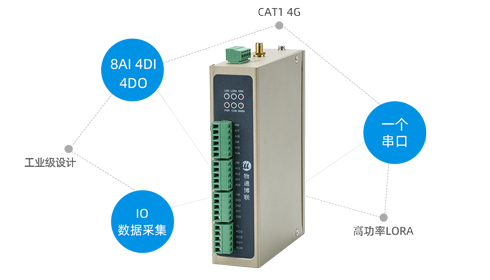

WD240系列工业数传终端
一款实现多路AI、AO、DI、DO数据采集的无线LORA/4G的数采终端

硬件参数：1路232/485串口，8AI-4DI-4DO等多路IO

联网功能：CAT1 4G 、高功率LORA（433MHZ、915MHZ）

采集功能：支持采集模拟量、数字量采集，支持快速的脉冲计数

本地透传：通过LORA实现12KM以内的无线数据透传

云端接入：通过4G实现与云平台的远程无线数据监控

应用场景：工厂、矿山、油田、水利、农业、港口等

丰富的IO采集接口

支持4路的12位高精度模拟量输入（可选8AI、4DI、4DO或者4AI、8DI、4DO或者4AI、4DI、4DO、4DO或者2AO、6AI、4DI、4DO等多种配置）
支持4路的干、湿接点接线类型，可选的0~60V数字量输入，支持计数器功能；
支持4路的3A的继电器输出，同时支持0~30V直流和0~250V交流信号接入；
具有复用型电路,可以选配成4AI/4DI/4DO/2AO-2AI，适当AI/DI/DO最多可以8路；

无线LORA传输功能

内嵌大功率、远距离的LORA传输芯片，发射功率可达30dbm,最大支持12KM的距离传输； 支持410~493MHz和850~930MHz可选配频段，国内外均可用；
可灵活配置LORA的信道、功率、空中速率等参数；支持最大帧长和超时时间设定，适合各种数据包和相应速度的场景应用；

标准Modbus RTU协议

支持标准的Modbus RTU协议进行本地的IO控制和数据采集；

无线4G数据上云

支持通过4G网络实现将串口及IO的数据通过MQTT协议上传到各种云端平台和系统；

无线透传功能

支持232或者485串口的无线透传、支持点对点、点对多点的数据透传
支持不同系统共存的无干扰的数据透传；

高可靠工业级设计

1）6~35V宽电压设计、-40~+85℃宽温设计；
2）隔离的RS232或RS485设计，15KV ESD?；?；
3）采用光耦隔离的数字量输入、精准基准电压和高可靠性的继电器设计；

应用场景


有线串口读写IO
无线LORA读写IO
LORA串口数据透传
无线4G数据上云

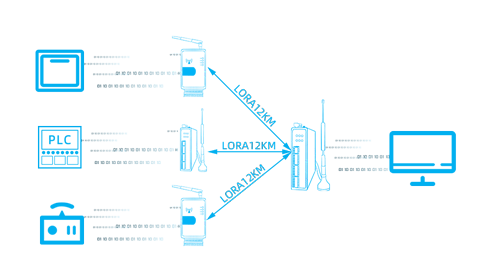

点对多点本地组网

规格参数


硬件规格
硬件平台 CPU核心 32位 Arm Cortex-M4
接口特性 电源接口 DC 9V-35V （接线端子）
串口接口 1个串口(RS232/RS485)，15KV ESD?；?，1200~128000bit/s,默认19200
模拟量输入 4/8个12位采集精度的AI（可选电流型和电压型）
电流型4~20mA,0~20mA 电压：0~5V，0~10V等
数字量输入 4/8路光耦隔离0~60V，支持干湿节点接入（默认干接点、支持4路计数器）
数字量输出 4路3A继电器输出250V交流AC ，30V直流 DC（可扩展4路晶体管DO）
天线接头 LORA天线：SMA x 1 / 4G天线：SMA x 1
接线端子 3*6*3.81mm,1*3*3.81mm,1*5*3.81mm
4G（可?。?/td> 网络制式 LTE Cat1 ,最大下行速率10Mbps，最大上行速率5Mbps
LORA（可?。?/td> 工作频段 410~493MHz或者850~930MHz可选
接收灵敏度 150dBm
发射功率 22dBm
通信距离 最大12KM（建议室内2KM，室外8KM）
空中速率 0.48K~62.5Kbps（最高可达300K）
发射电流 650mA
LORA信道 6个信道，可配置

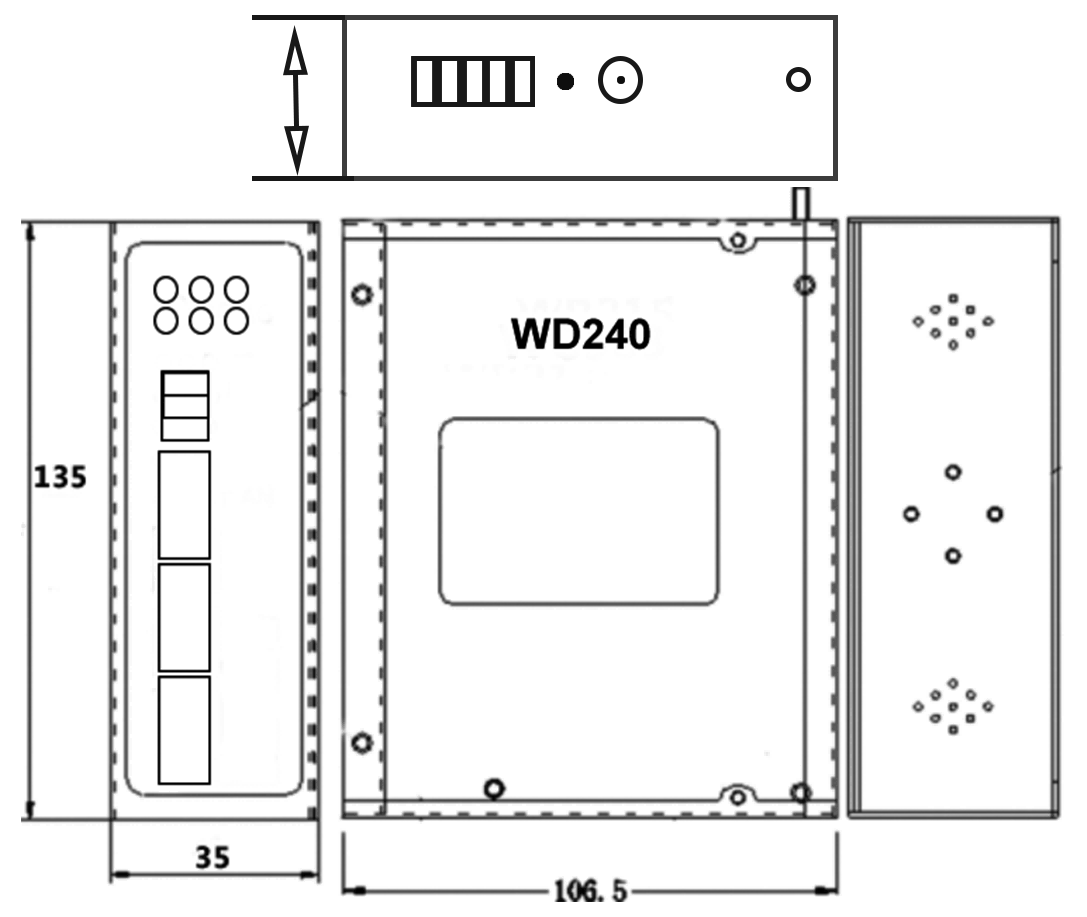

机械特性 外形尺寸 136x106.5x35mm
安装方式 导轨
外 壳 金属壳 （土豪金）
防护等级 IP30
散热方式 无风扇散热
重量 280g
EMC指标 静电放电抗扰度 GB/T17626.2-2018,level4
电快速瞬变脉冲群抗扰度 GB/T17626.4-2018,level4
振荡波磁场抗扰度 GB/T17626.18-2016,level4
射频电磁场辐射抗扰度 GB/T17626.3-2016,level4
浪涌(冲击)抗扰度 GB/T17626.5-2019,level4
工频磁场抗扰度 GB/T17626.8-2006,level4
物理特性 振动 GB/T2423.10-2008
冲击 GB/T2423.5-2019
跌落 GB/T2423.8-1995
环境湿度 环境湿度 5 %~ 95% (无凝霜)
存储温度 -40 ℃~ 85℃
工作温度 -20℃ ~ 70℃

产品选型

硬件选型
订货号 WD240-<N>-<I>-<S>
N（上行网络） L（带LORA?？椋? G（带4G?？椋?W (带WIFI?？?，开发中*)
I（I O?？椋?/td> M0844（M表示?？?，0代表0个AO、8代表8个AI（4AI+4复用型AI），4代表4个DI，4代表4个RO）
S（串口类型） -232:RS232串口；-485:RS485串口
示例 WD240-LM0844-485（8AI-4DI-4DO，国内频段：410~493MHz,485串口）
WD240-LM0484-232（4DI-4AI-4DI-4RO，国内频段：410~493MHz，232串口）
WD240-LM0448-485（4DO-4AI-4DI-4RO，国内频段：410~493MHz，485串口）
WD240-LM2644-232（2AO-6AI-4DI-4RO，国内频段：410~493MHz，232串口）
WD240-LM0844-485（8AI-4DI-4DO，海外频段：850~930MHz，485串口）
WD240-GM0844-485（8AI-4DI-4DO，4G CAT1,485串口）等
资料下载

【产品规格说明书】WD240产品规格说明书V1.0

【产品使用手册】WD240产品使用手册V3.4

【配置工具】WD240配置工具
