WS2012M-4GS-8T系列交换机
4光8电全千兆网管型工业以太网交换机
WS2012M网管型工业以太网交换机具有高性能的交换引擎，采用存储转发交换方式，符合IEEE802.3 / IEEE802. 3 u/ IEEE802.3ab/ IEEE802.3z标准，可提供全线速无阻塞转发，提供8个10/100/1000M自适应网口，4个1000M SFP扩展槽。该交换机可以组建一个快速恢复的自愈环网，自愈时间小于20ms，支持对环路的自动检测和倒换。WS-2412提供丰富的网管功能，支持MR-ring快速环网，兼容STP/RSTP/MSTP,基于端口的VLAN、基于802.1Q的VLAN、QOS、IGMP Snooping、广播风暴抑制、端口聚合、端口镜像、端口状态管理、SNMP、NTP对时等。特别适用于组建视频监控，智能交通，工业自动化等领域中有视频，音频等高带宽业务传输需求的千兆网络。目前该产品广泛应用于智能交通，能源风电，管廊隧道，智能变电站等工业恶劣环境。

接口类型：支持8个10/100/1000M自适应以太网RJ45接口，4个1000M SFP扩展槽

输入电压：DC12/24V，AC/DC85～265V可选

工作温度：支持-40～75℃工作温度

安装方式：DIN导轨式安装

规格参数


接口 8个10/100/1000Mbps自适应以太网接口
4个1000Mbps SFP扩展槽
网线类型和距离 双绞线,支持最大传输距离100m
光口属性 单模1310nm，多模850nm；单模20km,多模550m（长距离?？榭啥ㄖ疲?/td>
处理类型 存储转发
MAC地址表大小 支持8K个MAC地址
支持黑洞MAC地址
支持设置端口MAC地址学习最大个数
支持静态组播MAC
背板带宽 24Gbps
包转发速率 17.9Mpps
包缓存 4Mbit
流量控制 支持IEEE802.3x 流量控制（全双工）
支持基于端口速率百分比的风暴抑制
支持基于PPS的风暴抑制
环网冗余协议 支持MR-ring协议(自愈时间<20ms)
生成树协议 支持STP/RSTP/MSTP协议
支持STP Root Guard
支持BPDU Guard
VLAN 支持基于端口的VLAN（4094个），802.1Q的VLAN
支持GVRP
自愈环组网方式 支持多组自愈环
支持相切环
链路聚合 支持静态聚合、动态聚合
Jumbo Frame巨帧 支持，最大帧长为9K
DHCP 支持DHCP Client
广播/组播/单播风暴抑制 支持基于端口速率百分比的风暴抑制
组播 支持IGMP Snooping
QoS 支持对端口接收报文的速率和发送报文的速率进行限制，粒度为：8Kbit/s
每个端口支持8个输出队列
支持灵活的队列调度算法，可以同时基于端口和队列进行设置，支持SP、WRR、SP+WRR
ACL 提供基于源 MAC 地址、目的 MAC 地址、源 IP(IPv4)
地址、目的 IP(IPv4)地址、 TCP/UDP 端口号的访问控制策略
支持入方向ACL 策略
端口镜像 支持端口镜像
网络安全 支持用户分级管理和口令?；?br /> 支持AAA认证
支持RADIUS认证
支持端口隔离
802.1X 支持基于端口的认证和基于MAC的认证
升级和配置 支持FTP/TFTP/WEB升级,日志记录, 配置文件下载与上传
告警输出 支持电源告警
管理 支持命令行接口（CLI）配置
支持Telnet远程配置
支持通过Console口配置
支持SNMP
维护 支持Ping
支持Telnet远程维护
指示灯 电源指示：P1、P2，接口灯指示：ALarm、RUN、G9、G10、G11、G12
电源 输入电压：DC12/24V，AC/DC85～265V可选
支持失电告警功能（DC12V/DC24V）
支持电源防反接?；?br /> 工业凤凰端子接线
工作环境 工作温度：-40℃～+75℃
储存温度：-40℃～85℃
相对湿度：5％～95％无凝露
安装方式 DIN卡轨式或壁挂式

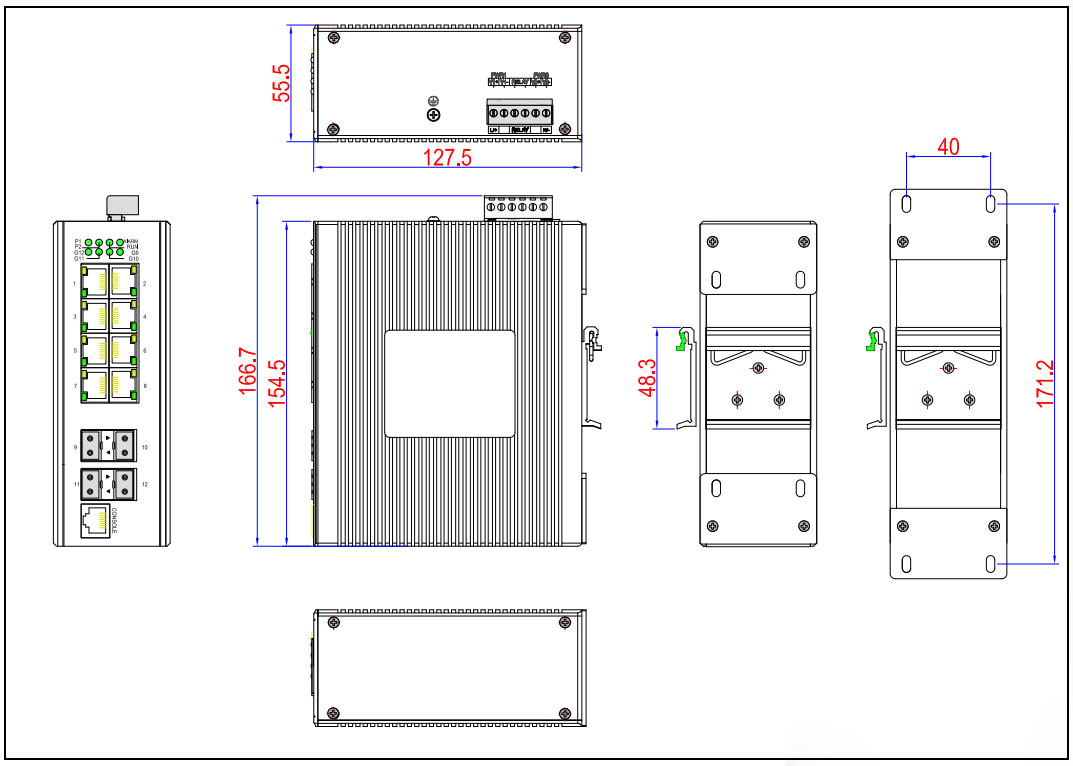

外形尺寸 宽×高×深：55.5×154.5×127.5mm
防护等级 IP40防护等级，无风扇设计
MTBF 350000h
质保期 5年
符合标准 IEEE802.3：CSMA/CD
IEEE802.3i：10Base-T
IEEE802.3u：100Base-T
IEEE 802.3ad：链路聚合
IEEE 802.3x：全双工以太网数据链路层流控
IEEE 802.1p：流量优先级
IEEE 802.1Q：VLAN
IEEE 802.1w：快速生成树
IEEE 802.1X：基于端口的网络访问控制
EMI 电磁干扰度测试
EMC IEC61000-4-2(ESD) ±8kV(contact),±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz～2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz)
IEC61000-4-16(共模传导) 30V(cont.),300V(1s)

产品选型

型号 千兆RJ45 千兆SFP插槽 电源
WS2012M-2GS-8T 8 2 DC12/24V，AC/DC85～265V可选
WS2012M-4GS-8T 8 4 DC12/24V，AC/DC85～265V可选
资料下载

【产品规格说明书】WS2012M-4GS-8T产品规格说明书
