WG793系列5G多功能工业网关
一款双核5G/4G网络的十串口、三网口的综合性边缘计算网关

硬件参数：双核CPU，256MB运存，8GB EMMC ,3个千兆网口，10个串口

联网功能：5G、4G、2.4GHZ/5.8GHZ  WiFi（AP/STA），有线以太网

采集功能：内嵌工控协议，支持采集PLC、仪器仪表、环保及水文、能源等设备数据

边缘计算：支持协议解析，报警触发、跳变触发、公式计算及边缘决策功能

云端适配：支持接入物通博联云、自主开发云平台、主流第三方工业互联网平台

系统应用：远程维护设备、多网互备、断点续传、网络及应用自恢复、串口转发、协议转发等

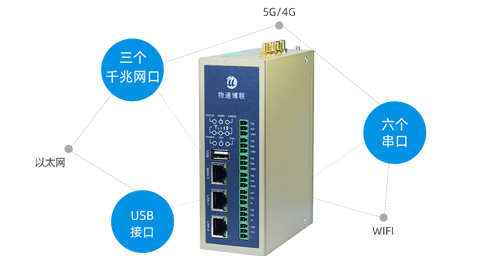

多样的联网功能和接口

支持三个千兆网口、10个串口（485/232）、一个USB接口、支持5G、4G、双频WIFI、有线以太网等多种联网接入

强大的数据采集能力

支持各种PLC、仪器仪表、机床、机器手臂、环保、电力等设备的数据采集，快速采集专利算法，同时采集多种设备内嵌主流的工控协议（Modbus TCP、Modbus RTU、OPC UA 、DLT645、IEC、PPI、MPI、ISO on TCP、EtherNET……），同时支持个性化的协议定制开发

丰富的边缘计算功能

支持各种边缘计算功能如智能采集、数据过滤、报警计算、跳变触发、公式计算、分组策略等。通过对设备的模型建立和数据标准化后，消除设备异构性和实现标准化，极大节省项目的研发和建设成本。

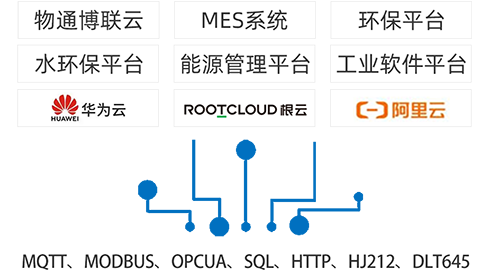

灵活的云端适配接入

支持通过MQTT、MODBUS、OPCUA、SQL、HTTP数据库等方式接入远端软件平台（包含：物通博联云平台，客户自主开发的云平台，根云、美云、华为、阿里、百度、微软等IOT云平台，组态软件、MES系统、ERP系统等工业软件）
支持同时接入不同种类的云平台和软件，支持定制化适配

全远程化的运维管理

内嵌远程运维?？?，配合物通博联的设备运维快线和 设备维护云平台，实现对现场的设备进行远程配置、远程调试、远程诊断、远程更新程序等功能，同时配合 物通博联的网关管理云平台实现对分布在全球各地的网关进行远程配置、监测、诊断、更新程序等功能。

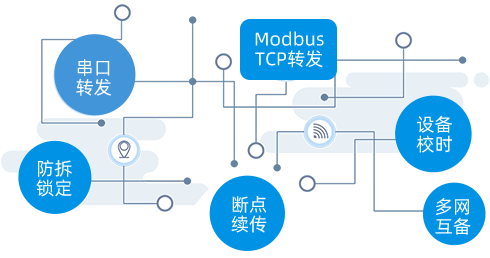

丰富的工业边缘应用

串口转发、Modbus TCP转发、设备校时、防拆锁定、断点续传，多网互备等等

开放的API开发接口

提供丰富的API接口给软件开发商，通过物通博联的开放平台格式MQTT+JSON实现对现场设备的数据采集、双向控制和远程管理。让用户可以快速地构建先进的、专业的工业应用系统。

高安全性和高可靠性

内嵌防火墙和各种加密机制
内嵌软硬件看门狗、看护程序(断网重连、断点续传、异常自恢复），保障数据安全与系统稳定可靠，实现无人值守
全工业级设计，CE、EMC、高低温、工业安全连接认证，支持6~35V宽电压供电，-20°C~70°C工业级宽温设计，满足恶劣的工业环境

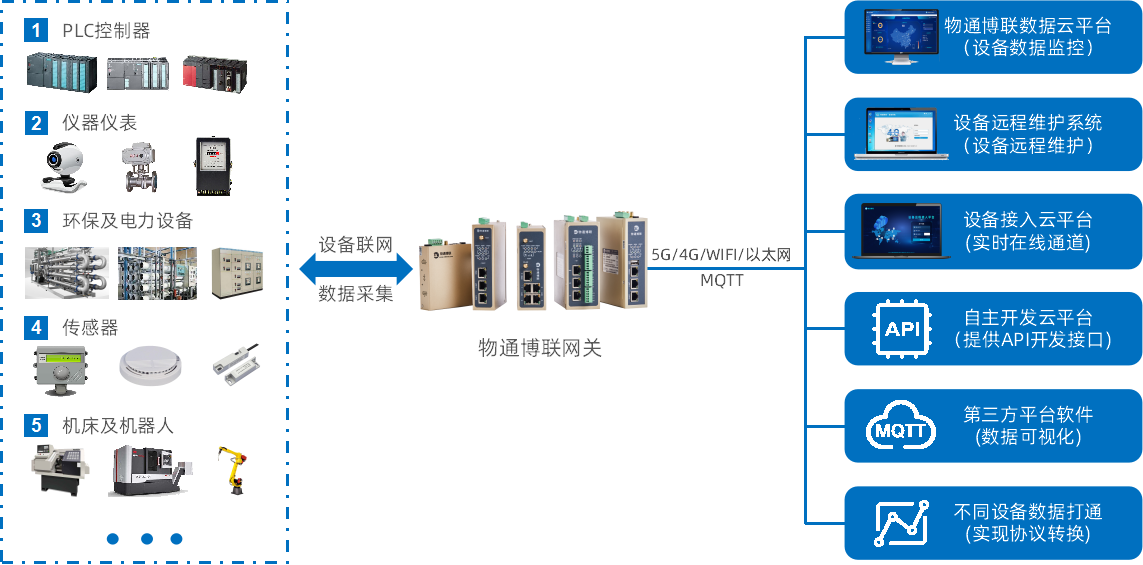

应用场景

接入物通博联云平台
自主开发平台
接入第三发平台
远程维护设备
设备协议转换

规格参数


软件规格
网络功能 网络接入 支持5G、4G、WIFI、以太网接入
网络认证 支持CHAP/PAP认证 ，支持APN接入
网络制式 GSM/GPRS/EDG EUMTS/HSPA+/CDMA2000-EVDO/
TD-SCDMA/TDD-LTE/FDD LTE/NR 5G 具体频段信息请参考订购信息表
LAN协议 支持ARP
WAN协议 支持PPP
IP应用 支持Ping、Tracer、DHCP Server 、DHCP Relay、 DHCP Client、DNS relay、DDNS ，ROUTE，NAT，DMZ
IP路由 支持静态路由




WIFI功能
（可?。?/td> 		协议标准 支持IEEE 802.11b/g/n或 IEEE 802.11ac/b/g/n
工作模式 支持FAT AP、FIT AP、STA、Relay等工作模式
频段速率 支持2.4G/5.8G双频段、支持300Mbps~1300Mbps可选速率
安全特性 支持开放系统、共享密钥、WPA/WPA2认证
支持WEP/TKIP/AES加密
传输距离 100~300m（实际传输距离视现场环境和?？樾秃哦ǎ?/td>


安全性		 防护安全 支持全状态包检测（SPI）、防范拒绝服务（DoS）攻击、过滤多播/Ping探测包、源端口映射、目的端口映射、DMZ，访问控制功能（ACL）、IP-MAC绑定
数据安全 支持L2TP VPN / PPTP VPN / OPEN VPN / IPSec VPN（可?。?/td>
安全认证 TLS安全加密，用户名密码和证书认证接入
防火墙 内置防火墙功能，全方位网络阻隔和防护
可靠性 链路检测 支持发送心跳检测包检测，断线自动连接
看门狗防护 多重的软硬件看门狗，实现设备运行故障自修复
功能安全卫士 实时看护各项功能?？?，对可能的错误进行预判和处理并自愈









智能化		 智能采集 专利的快速采集和稳定采集算法，实现数据的稳定、可靠、高效采集，支持一台网关采集多台不同种类设备
协议解析 支持主流的PLC控制器、仪器仪表、采集器及各种控制器的协议解析
（西门子、施耐德、欧姆龙、三菱、台达、Modbus等等）
边缘计算 可以实现数据过滤，分组采集，报警计算，时序纠错等功能
标 准 化 对各种协议的数据进行标准化和构建物模型，实现标准化应用
云端接入 支持同时对接多个不同类型或同一类型数据中心
（物通博联云、阿里云、百度云、华为云、微软云等等）
数据穿透 支持数据穿透功能，配合设备快线实现数据透传应用
远程维护 配合设备维护快线实现对现场的设备进行远程诊断、远程调试及升级
协议转发 实现将不同协议转化为一种统一协议如转成Modbus TCP等
串口转发 实现串口数据转发到另一个串口，实现多主一从架构数采
子设备模型 通过虚拟子设备将真实的主设备根据业务需要划分为多个虚拟子设备
断点续传 支持断点续传，支持存储介质包括内存/EMMC/SSD
数据存储 历史数据可以选存储在内存、EMMC
双向控制 支持数据定时上报、立即读、立即写、批量读、批量写等各种控制
通道监测 支持设备及网关的在线状态和心跳上报实现对链路状态的监测
状态汇报 支持上下线状态汇报/支持设备状态汇报/支持网关心跳机制
总线适配 支持根据不同总线适配不同算法，保证稳定可靠传输
管理维护 配置工程 支持本地和远程两种方式配置数据采集工程
应用升级 支持本地和远程的程序升级，快速的产品功能发布和迭代
远程诊断 支持远程诊断和恢复网关故障
日志功能 支持完备和详尽的日志功能，方便快速排查诊断问题
导入导出 支持工程文件的导入导出，方便诊断和批量配置
诊断命令 支持丰富的诊断命令接口，可以实现本地自我诊断
状态查询 系统状态,?？樽刺?网络连接状态,应用状态等
应用开发 定制开发 支持物通博联根据用户需求在网关上定制开发边缘应用
边缘开发 支持用户自己的工程师在网关上开发边缘计算应用程序
云端开发 提供丰富的API接口，方便开发工程师进行上位软件开发
硬件规格
硬件平台 CPU核心 880MHZ  双核
运行存储 256MB（2Gb）
程序存储 16MB （128Mb）
数据存储 8GB（8192Mb）EMMC存储
接口特性 电源接口 DC  9V-35V （接线端子），常用12V或者24V
以太网端口 3*10/100/1000Mbps高速以太网端口，1.5KV网络隔离变压?；?br /> 3个网口具有数据交换功能，FE0支持WAN/LAN设置
串口接口 10个RS-232/485接口（接线端子）可选，15KV ESD?；?br /> 每个485接口理论值最大可挂载31个从站
5G 网络制式
(二选一)		 5G Sub-6 GHZ,支持5G NSA和5G SA模式
5G NSA  下行最大2.5Gbps，上行最大650Mbps
5G SA   下行最大2.1Gbps，上行最大900Mbps
LTE     下行最大1.0Gbps 上行最大200Mbps
WCDMA   下行最大42Mbps 上行最大5.76Mbps
4G网络制式
(二选一)		 LTE Cat4 ,最大下行速率150Mbps，最大上行速率50Mbps
LTE-TDD/LTE-FDD/DC-HSDPA+/HSPA/ HSDPA / HSUPA /WCDMA/CDMA等
SIM卡座 直插卡座 * 1（中卡）
复位按键 针孔式复位按键
实时时钟 RTC实时时钟（内置电池）
天线接头 5G网络：SMA x 4、4G网络：SMA x 2、WLAN: RP-SMA x 2(总的5根)

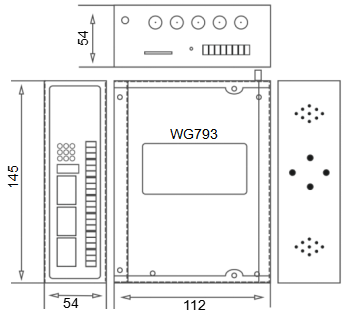

机械特性 外形尺寸 145 x 112 x 54 (mm)
安装方式 导轨式
外 壳 金属壳 （土豪金）
防护等级 IP30
散热方式 无风扇散热
重量 682g
设备功率 待机功率 150mA-250mA@12V
工作功率 250mA-350mA@12V(4G)/250mA-1200mA@12V(5G)
峰值功率 350mA@12V (4G)/625mA@12V(WIFI)/875mA@12V(WIFI+4G)
/1200mA@12V(5G+WIFI)
环境湿度 环境湿度 5% ~ 95% (无凝霜)
存储温度 -40 ℃~ 85℃
工作温度 -20℃ ~ 70℃
EMC指标 静电放电抗扰度 GB/T17626.2-2018,level4
电快速瞬变脉冲群抗扰度 GB/T17626.4-2018,level4
振荡波磁场抗扰度 GB/T17626.18-2016,level4
射频电磁场辐射抗扰度 GB/T17626.3-2016,level4
浪涌(冲击)抗扰度 GB/T17626.5-2019,level4
工频磁场抗扰度 GB/T17626.8-2006,level4
物理特性 振动 GB/T2423.10-2008
冲击 GB/T2423.5-2019
跌落 GB/T2423.8-1995

产品选型

硬件选型
订货号 WG793-<N>-<P>-<S>
N（网络类型） NF15：NR（5G国外），NF65：NR（5G国产），LQ05：LTE(4G)，AP/STA：WiFi
P（平台协议） WMQTT（物通博联平台），MMQTT（Modbus版本），MQTT（通用MQTT），WCONN（设备快线）
S（串口接口） 485：485 串口，232：232 串口
示例 WG793-NF65-MQTT-485:支持5G全网通（国产），10个485，通用MQTT平台
WG793-NF15-WMQTT-485:支持5G全网通（高通），10个485，物通博联云平台
WG793-LQ05-MQTT-485:支持4G全网通，10个485，支持通用MQTT平台
WG793-MQTT-232:以太网上网，10个232，支持通用MQTT平台
WG793-LQ05-WMQTT-485:支持4G全网通，10个485，支持物通博联云平台

资料下载

【产品介绍】工业智能网关-简介

【产品规格说明书】WG793产品规格说明书V1.0

【产品使用说明书】网关产品使用说明书V6.2

【API接口文档】开放平台格式API接口v5.6
