物通博联网段隔离器IP隔离转换配置实现PLC跨网段访问

时间：2023-12-22 15:13:17

 
?
在企业进行设备联网与数据采集的工作中，往往会遇见不同网段IP设备的通信问题，此时设备IP固定无法修改，那么设备与设备之间、设备与上位机之间就无法通讯，进而影响到企业物联网系统的搭建。
对此，物通博联推出具备IP隔离和NAT转换功能的网段隔离器，适用于生产网络对 PLC、HMI、CNC、DCS、MES等网络通讯和数据采集，兼有跨网段隔离和IP转换的功能。比如车间多个设备，如果有不同网段的IP地址，则可以统一成同一网段的IP地址，进行设备（PLC、CNC）的在线编程、数据采集、远程管理等各种跨网段访问。


操作步骤




1

网络配置

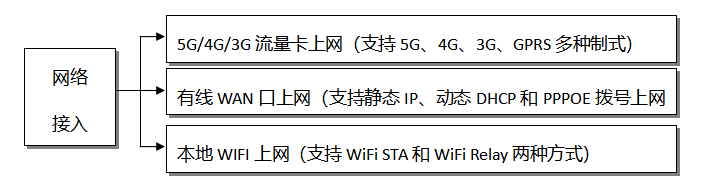

将网络隔离器设备上的LAN口与电脑端网口相连接（电脑与网络隔离器要同网段），并对网络进行配置，用户可以选择其中一种进行联网并且有且只能开启一种上网方式。


此处举例5G/4G3G流量卡上网

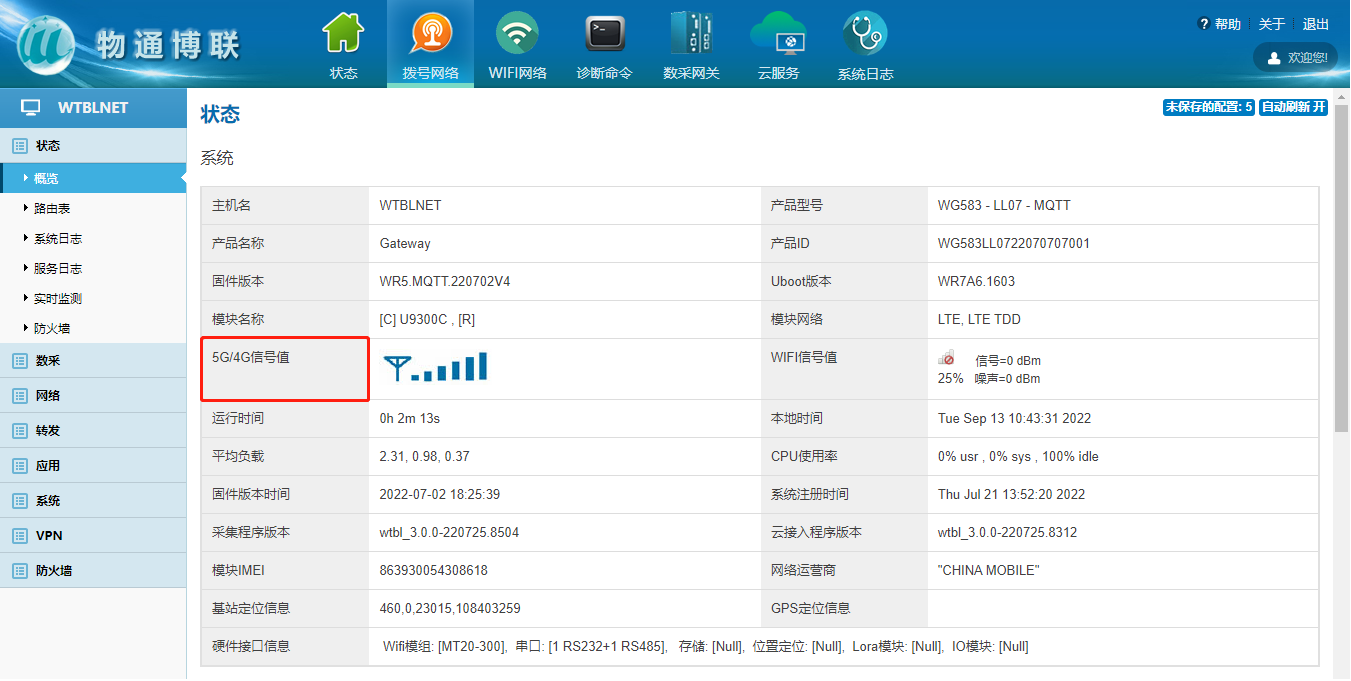

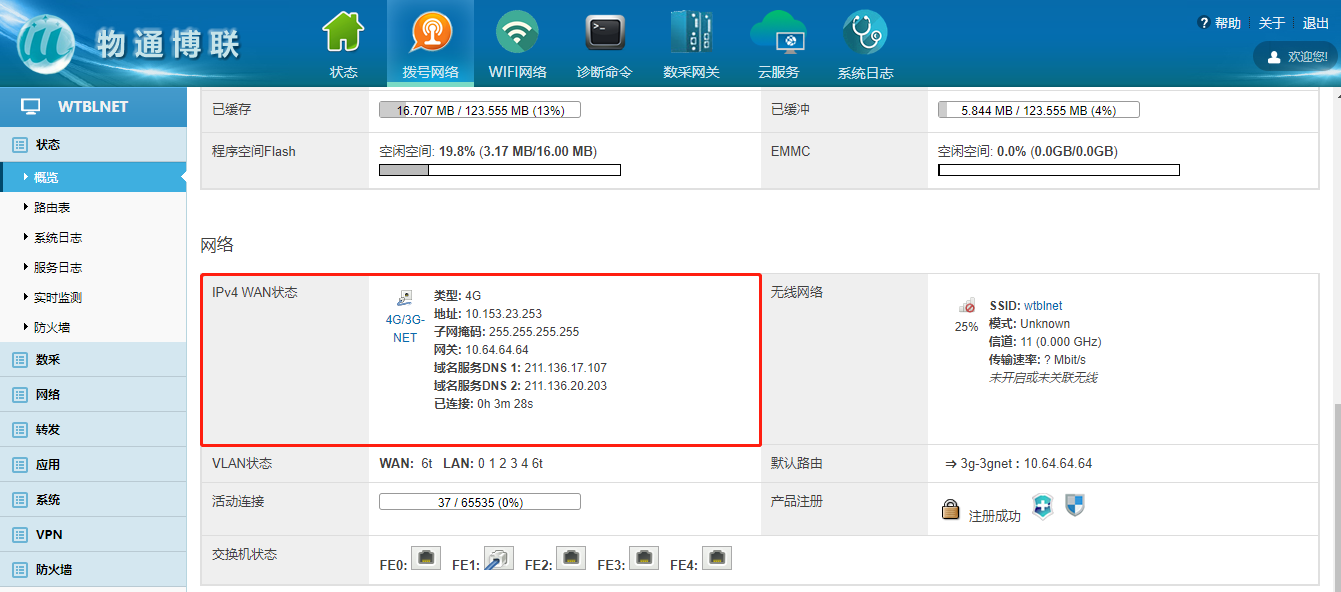

通常支持5G/4G/3G上网的网络隔离器的出厂配置是5G/4G/3G流量卡上网的模式，使用上电前将流量卡、天线（5G/4G/3G天线延长线的SMA头是针，网络隔离器上的连接头是孔）装上就可以了。也可以进入网络隔离器的WEB界面，查看5G/4G/3G信号值以及5G/4G/3G网络联网情况，如下图:




2

设置IP隔离

此处举例PLC（IP：192.168.3.5）连接网关LAN口（IP：192.168.3.1），并将PLC的IP映射至网络隔离器WAN口（IP：192.168.1.90），上位机（IP：192.168.1.8）即可通过隔离器WAN口访问至位于隔离器LAN口的PLC。

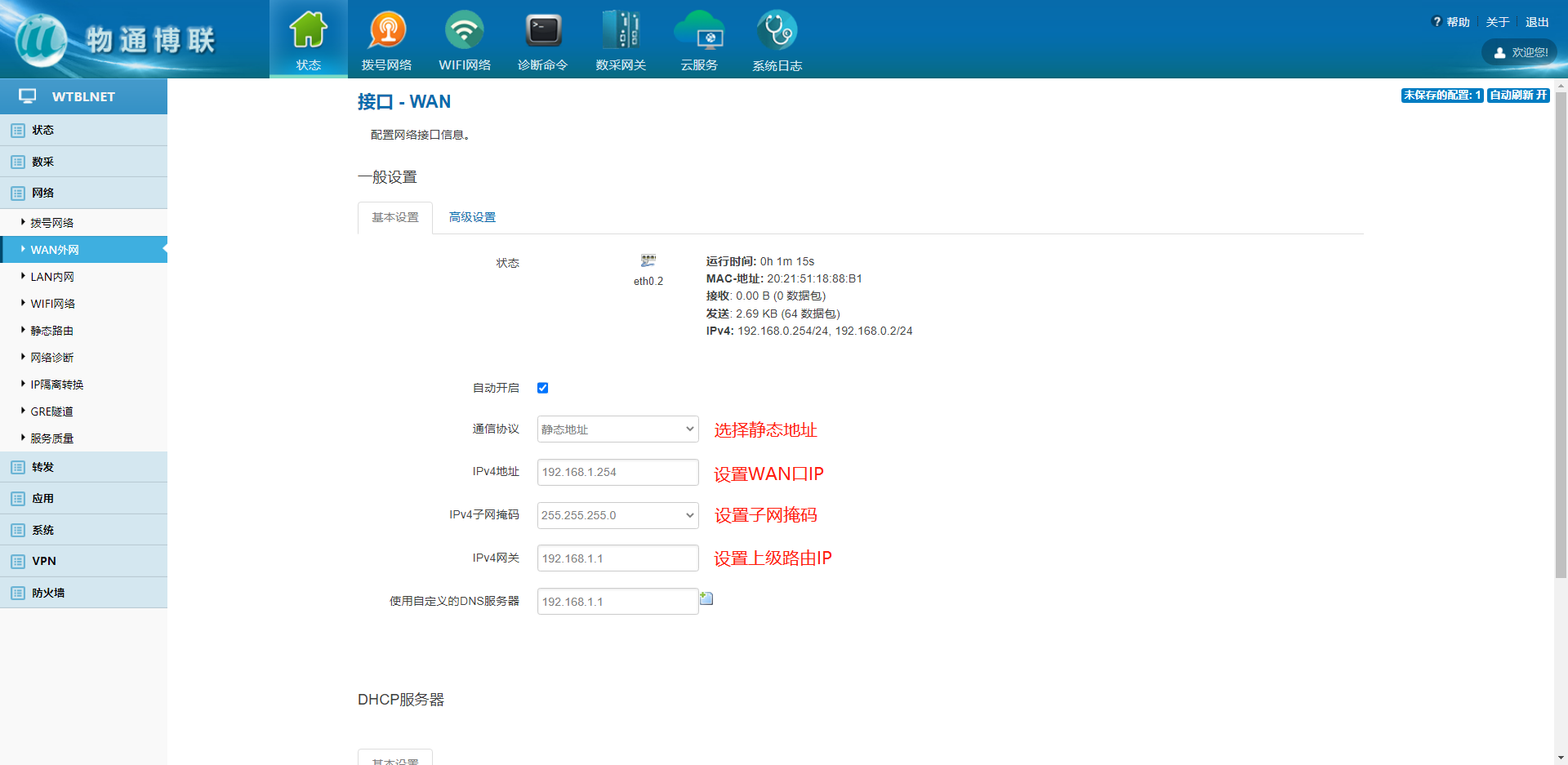

1、设置静态WAN

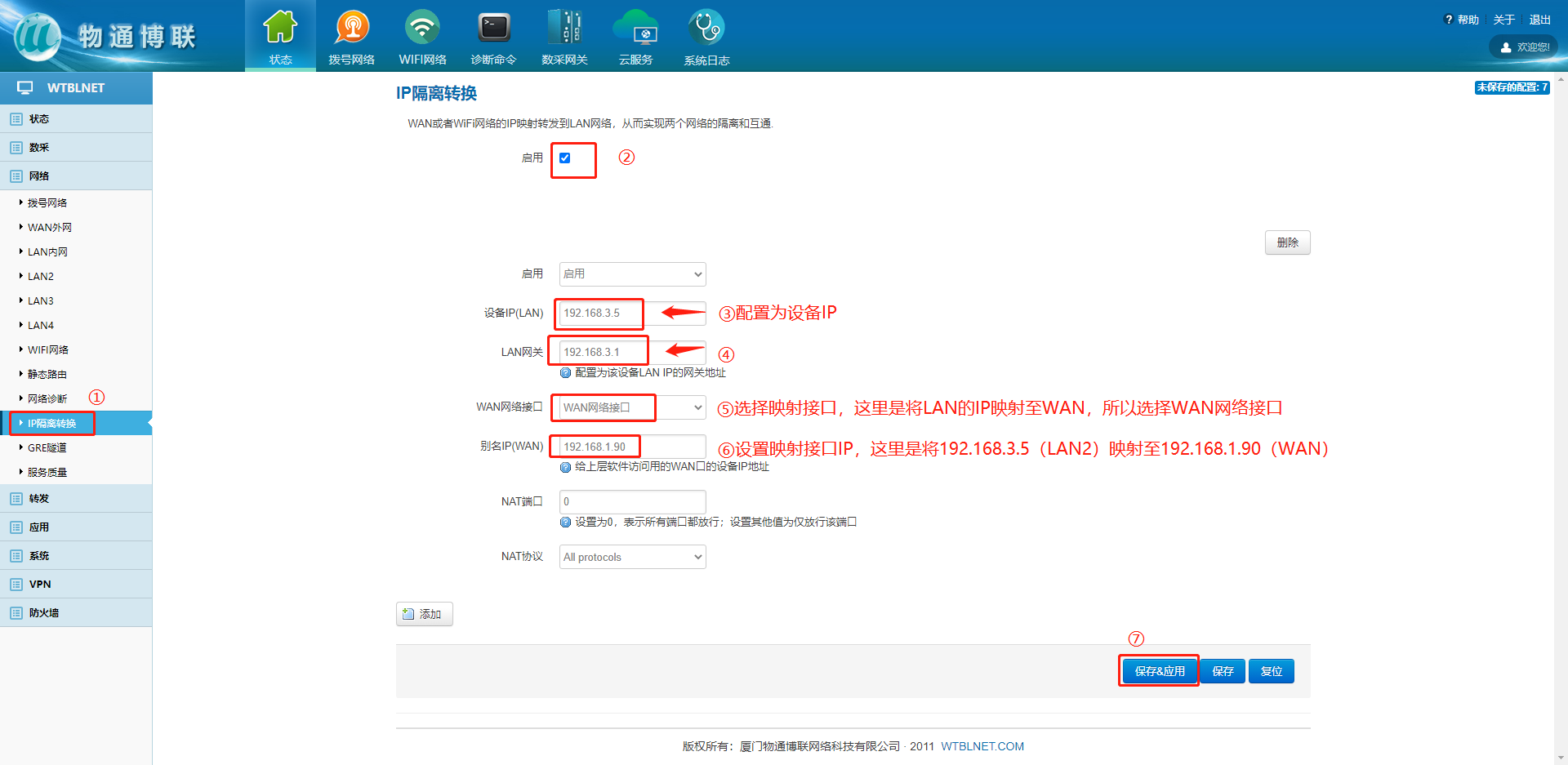

2、设置IP隔离转换


注：点击下方“添加”按钮可添加多个配置。
完成后，上位机即可通过访问隔离器WAN口IP，实现与接入隔离器LAN口的PLC进行通讯。

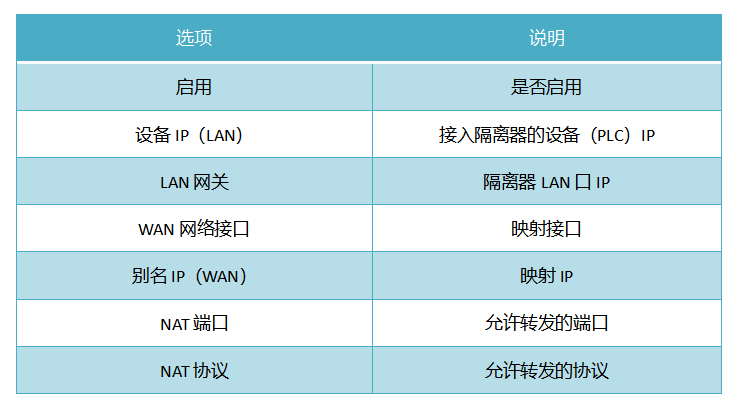

3、选项说明
