通过物通博联工业智能网关实现Modbus RTU转Modbus TCP

时间：2023-12-08 14:20:25

 
实现功能：
将PLC、Modbus RTU等协议转换成Modbus TCP协议，实现PLC、仪器仪表、数控机床、工业机器人等各种设备的远程监视，手机端和电脑端可以随时随地查看组态图，有异常马上推送报警信息，有助于大数据分析和性能优化。


工作原理：

通过物通博联工业智能网关自带的协议转换功能将底端设备协议转换成Modbus TCP并提供到上位机。



工具/原料：
1、笔记本电脑（或带双网卡的台式电脑）、线材（网线、串口线）
2、物通博联·工业智能网关
3、PLC、仪器仪表等（本文举例西门子S7-1200）、modbus poll（modbus 主站软件）


操作步骤




1

设备接线并完成数采配置，随后配置转发变量点表

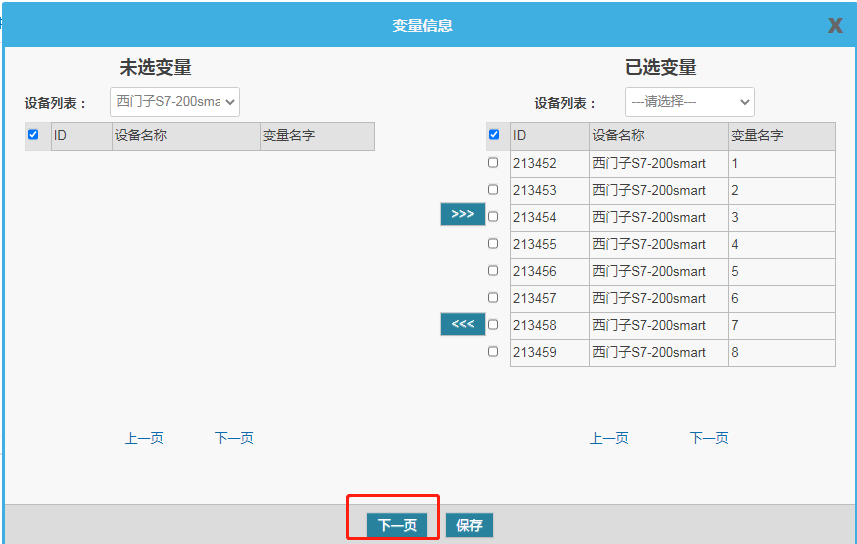

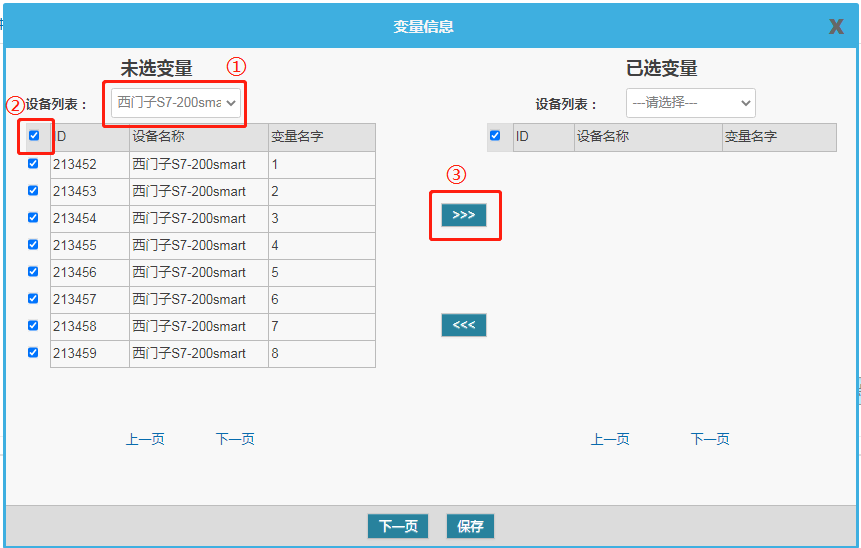

从“未选变量”列表中选择对应要转发的设备变量，转到“已选变量”中，点击下一页。

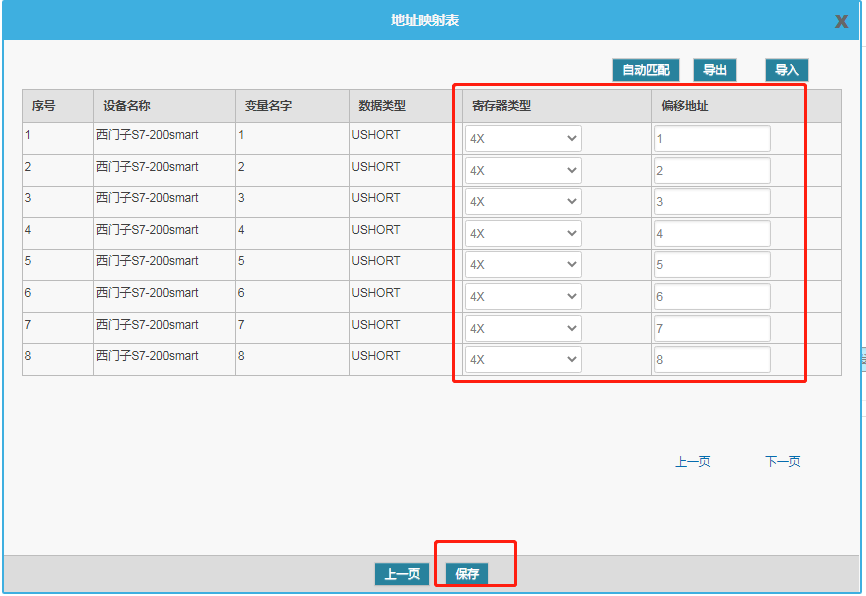

配置“地址映射表”，寄存器类型根据采集配置的数据类型进行选择



2

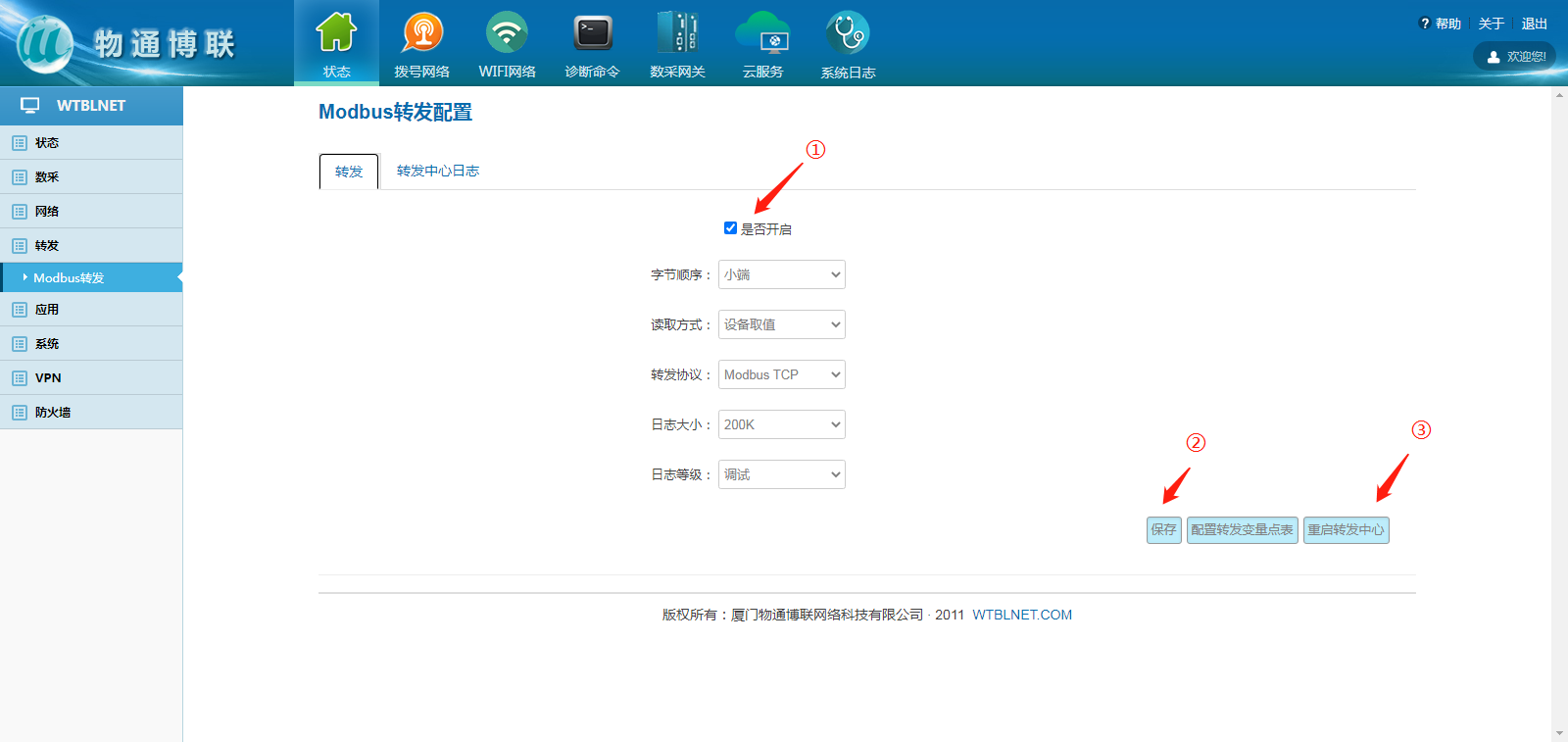

开启转发



字节顺序：分为大端、小端，用于调整FLOAT、LONG等4个字节类型数据的字节顺序；
读取方式：设备取值（默认）、内存取值（预留功能）；
日志大?。?0K~10M可选择，默认200K ;
日志等级：致命、错误、警告、通知、信息（默认）、调试；
P.s.转发运行出现异常时，请将日志状态调整为“调试”，可打印具体日志，下载转发日志发送至物通博联技术支持工程师处诊断。为了保证网关快速高效转发，调试完毕后请务必将日志等级调整为信息。




3

用上位机软件读取

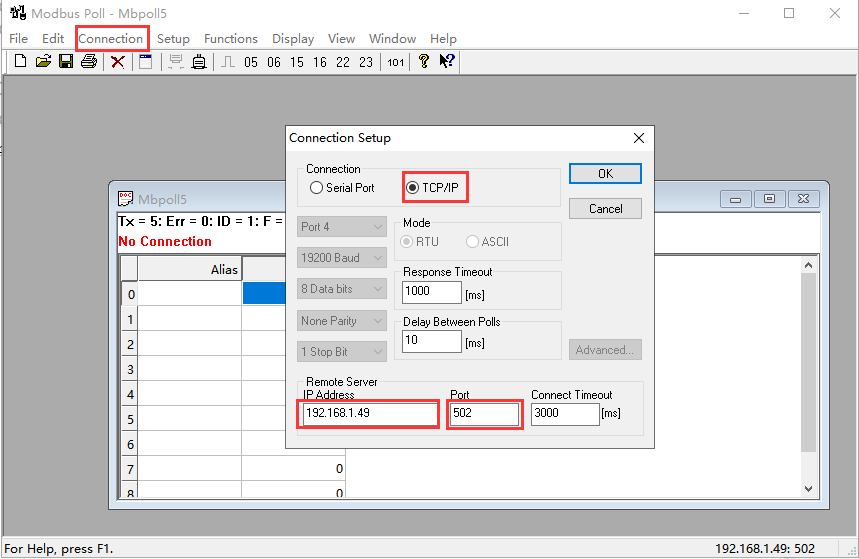

网关将通讯协议为“西门子ISO TCP”的设备（西门子S7-1200）转发出通讯协议为“Modbus Tcp”，用modbus poll（上位机软件）读取网关底下的设备数据。

IP: 网关的WAN IP和LAN IP都可以，取决于上位机和网关的网络关系；
端口号：502（固定值）；

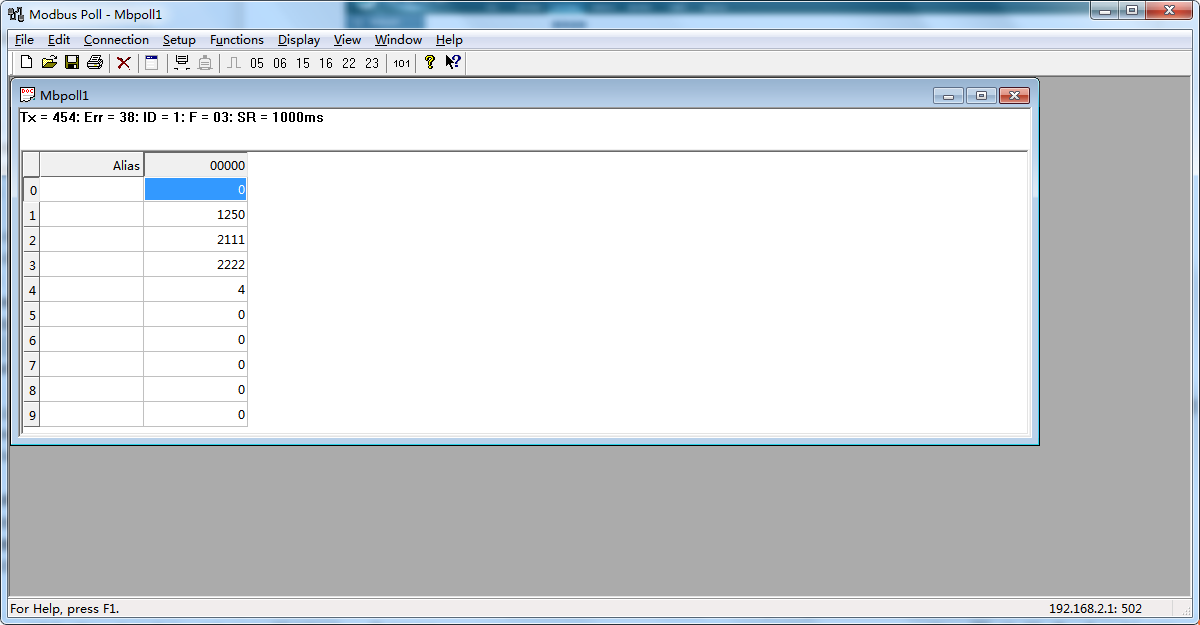

设置好对应的寄存器类型、地址、数据类型，即可对数据进行读写操作。
