什么是干接点和湿接点？干湿接点有什么特点？

（1）干接点的定义：

无源开关；具有闭合和断开的2种状态；2个接点之间没有极性，可以互换。

常见的干接点信号有：

1）各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；

2）各种按键；

3）各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器；

4）继电器、干簧管的输出；有干接点就有湿接点。

（2）湿接点的定义：

有源开关；具有有电和无电的2种状态；2个接点之间有极性，不能反接；

常见的湿接点信号有：

1）如果把以上的干接点信号，接上电源，再跟电源的另外一极，作为输出，就是湿接点信号；工业控制上，常用的湿接点的电压范围是DC0～30V，比较标准的是DC24V；AC110～220V的输出也可以是湿接点，尽管这样做比较少；

2） 把TTL电平输出作为湿接点，也未尝不可；一般情况下，TTL电平需要带缓冲输出的，例如：7407、245、244等，与VCC等构成回路；244、245也可以跟gnd构成回路；才能驱动远方的光耦。

3）NPN三极管的集电极输出和VCC；

4）达林顿管的集电极输出和VCC；

5） 红外反射传感器和对射传感器的输出；

（3）在工业控制领域中，采用干接点的优点：

1） 随便接入，降低工程成本和工程人员要求，提高工程速度

2） 处理干接点开关量数量多

3） 连接干接点的导线即使长期短路既不会损坏本地的控制设备，也不会损坏远方的设备

4） 接入容易，接口容易统一

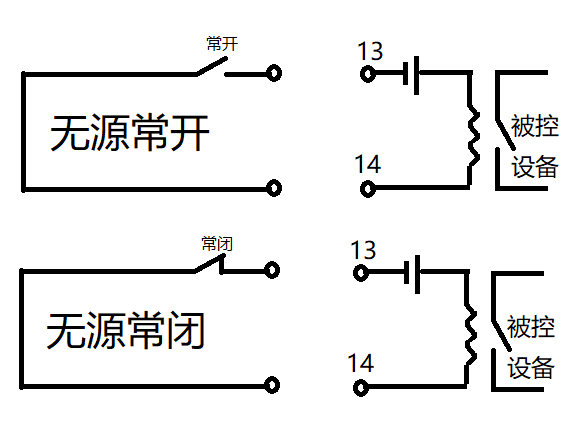

（4）无源信号（干接点），分为两种，无源?？臀拊闯１?，如下图：

特点：不带电源，有一定容量的，消防系统中一般能承受DC30V/1A的电流，所有一般是接入到消防?？橹?。

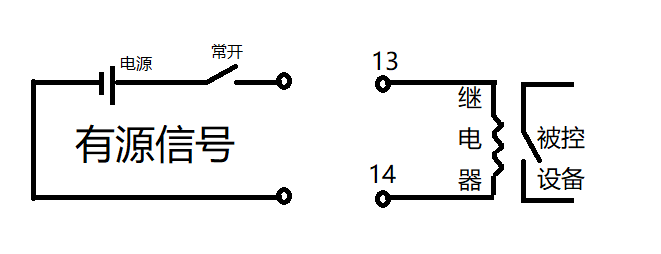

（5）有源信号（湿接点），由电源加上一个开关组成如下图：

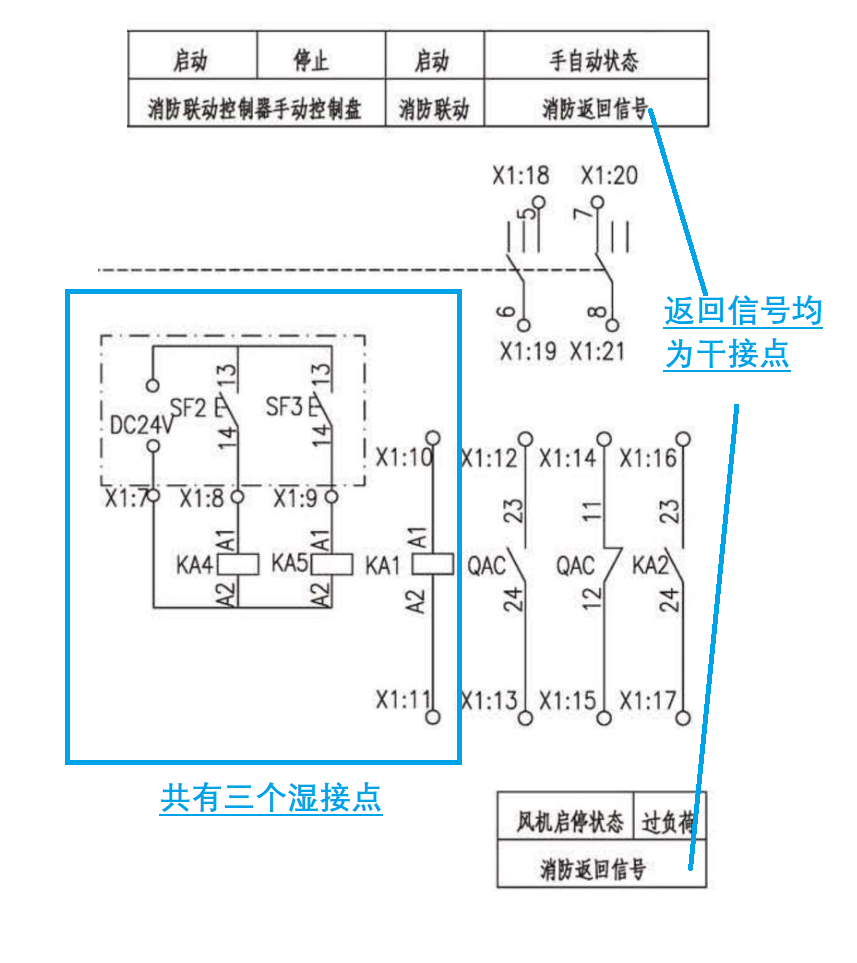

（6）消防联动控制器向消防泵控制柜发出的信号:（湿接点）

联动触发信号(自动启动，总线) 和手动控制信号(手动启、停，专线)，两种信号均为DC24V有源触点，消防信号中间继电器设于消防水泵控制箱内，满足GB50116-2013第4.1.1条，4.1.3条。

（7）消防联动控制器接收的消防泵控制柜发出的信号:（干接点）

水泵的运行、故障信号，以无源触点形式发出，通过总线?？榉祷?。

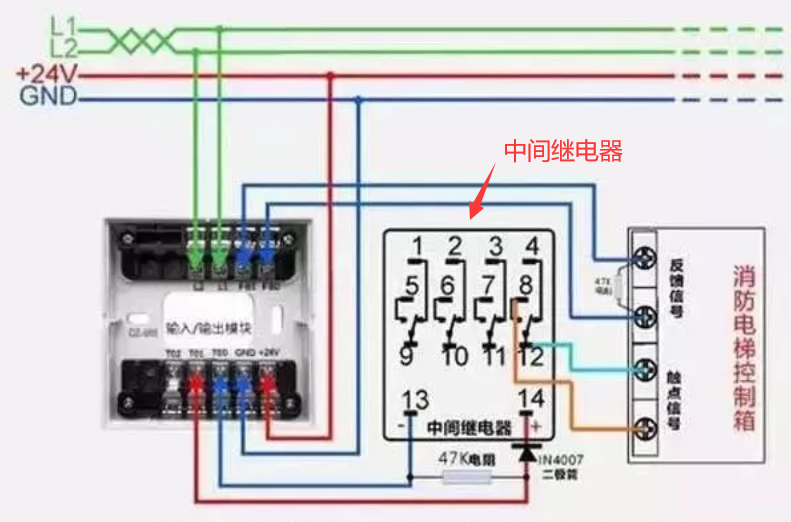

（湿接点实物实例图）

特点：

被接设备接入端无电压，接入继电器的13、14脚。
