物通博联工业网关串口接法|端子口接线方式

时间：2019-07-04 09:25:29

 

点击：6102

 

关键词：网关串口设备接法|网关接线方式|物通博联网关

 
问题：
物通博联工业网关串口接法|端子口接线方式

回答：


  1. 1、网关供电电压为6V~35V宽电压供电，
  2. 2、232设备接法：网关TX接到设备的RX（2），网关RX接到设备TX（3），GND接GND（5），
  3. 3、485设备接法：485-接D-，485+接D+。
  4. 4、WG282/WG285/WG581只有一个串口，WG585默认有两个串口，默认为COM0为485，COM1为232.

安装好5G/4G/3G天线、WiFi天线、SIM卡和串口设备就可以上电运行了。

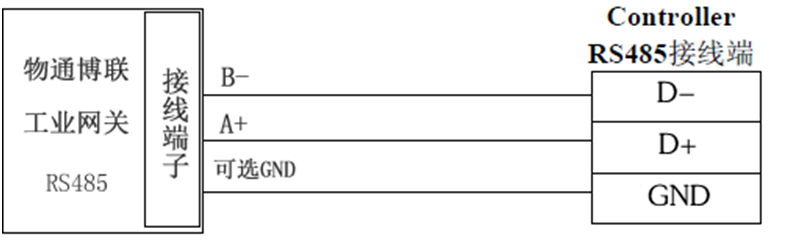

一、串口类型为485的网关接法：


网关接线（WG282、WG285、WG585）
网关端子口/序号 1 2 7 8
网关端子口/名称 VIN GND D+ D-
网关端子口接线 电源+ 地线- （485+） （485-）
网关接线（WG581）
网关端子口/序号 1 2 4 5
网关端子口/名称 VIN GND D+ D-
网关端子口接线 电源+ 地线- 485+ 485-

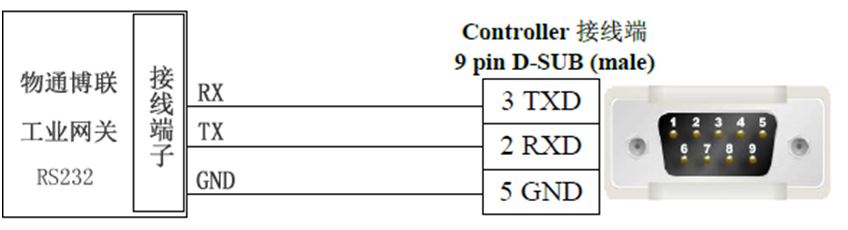

二、串口为232类型的网关接法：






网关接线（WG282、 WG285）
网关端子口/序号 1 2 6 7 8
网关端子口/名称 VIN GND GND RX TX
网关端子口接线 电源+ 地线- 5 GND 3 TXD 2 RXD



网关接线（WG581、 WG585）
网关端子口/序号 1 2 3 4 5
网关端子口/名称 VIN GND GND RX TX
网关端子口接线 电源+ 地线- 5 GND 3 TXD 2 RXD
