对此，物通博联提供基于工业智能网关的水表数据采集解决方案，可以将水表数据采集上传到企业能耗监管平台，实现对用水数据的可视化监控与管理控制，有助于企业采取合理措施去提高水资源利用效率、减少能耗成本，实现可持续性发展。

1、笔记本电脑（或带双网卡的台式电脑）、线材（网线、串口线）

2、物通博联·工业智能网关

3、水表配置工具及说明手册

1、水表接线

水表的485线接到网关的com0口或者com1口，其中RX为正，TX为负。水表的电源可和网关电源线并在一起然后接入网关，网关电源线为红正黑负。

2、水表的参数配置

①水表的串口线通过USB转485线连接到电脑然后打开水表配置工具

②打开串口，点击设置串口，选择对应的串口号点击打开串口就可以获取到对应的参数配置

③打开串口后点击加载，如下图：

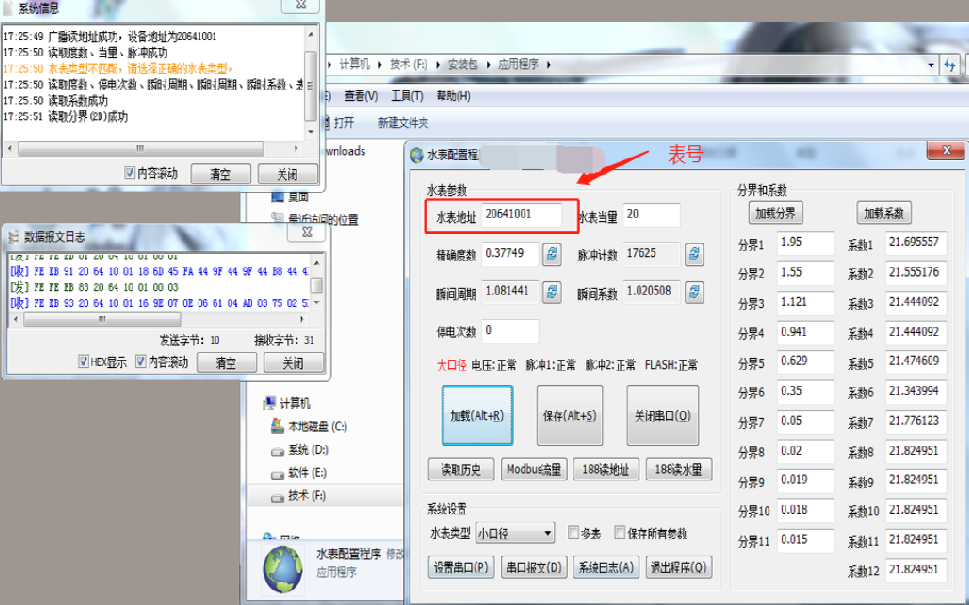

④加载后会出现水表地址，如下图：

请保证接线的正确，这个是调试设备最关键也是最基本条件。

电脑与网关通过网线连接，并设置电脑有线网卡的网段为：192.168.2.***网段（如：192.168.2.10）。

打开浏览器登录网关配置界面，网关默认IP地址：192.168.2.1。

网关LAN网口IP地址可登陆网关WEB管理界面：网络-LAN内网地址中修改。

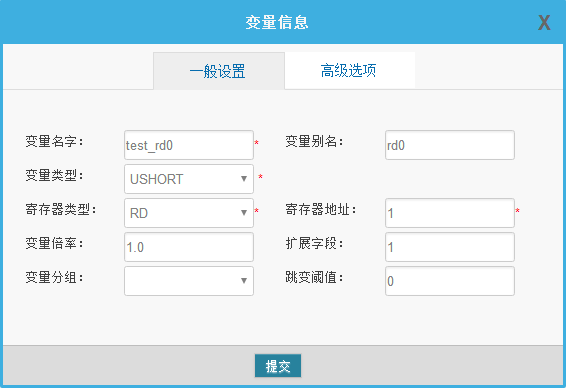

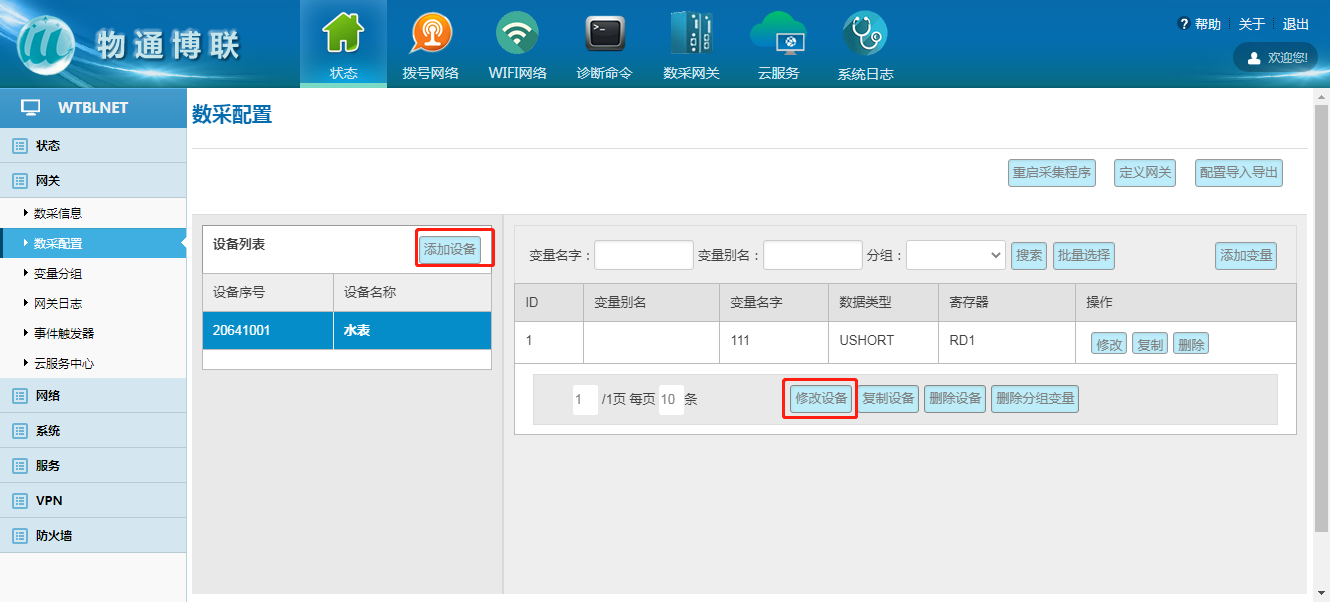

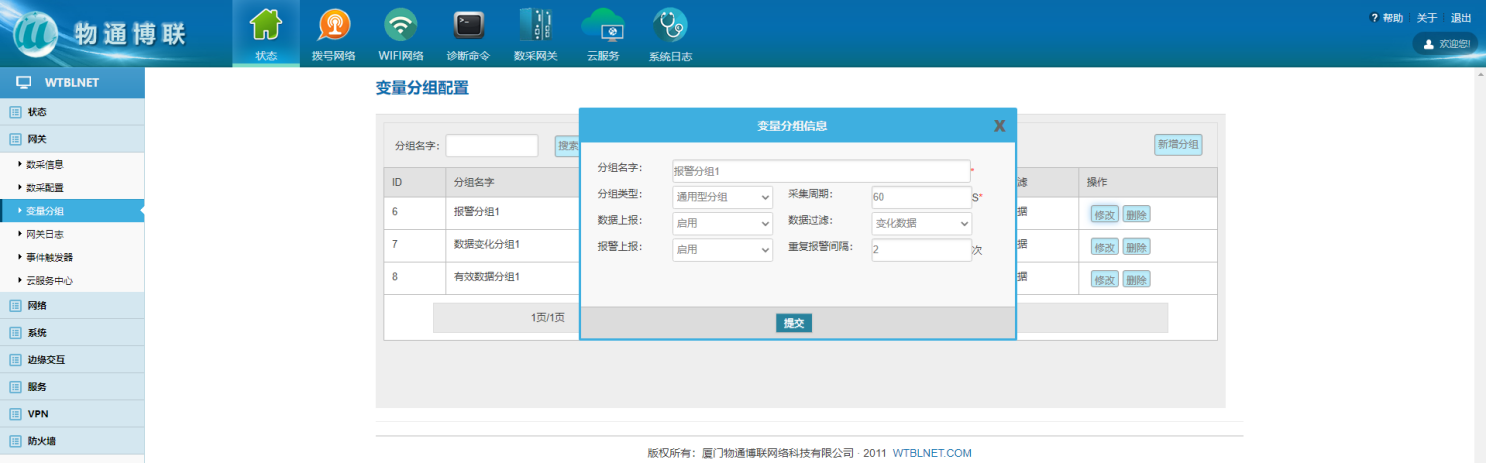

网关---数采配置---添加设备---添加变量---重启采集程序并生效新的配置。

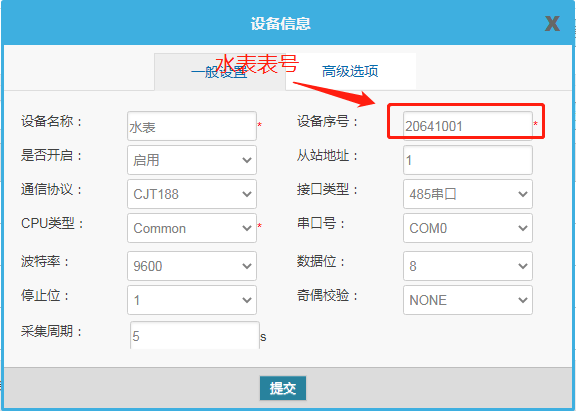

1、数采配置-设备配置

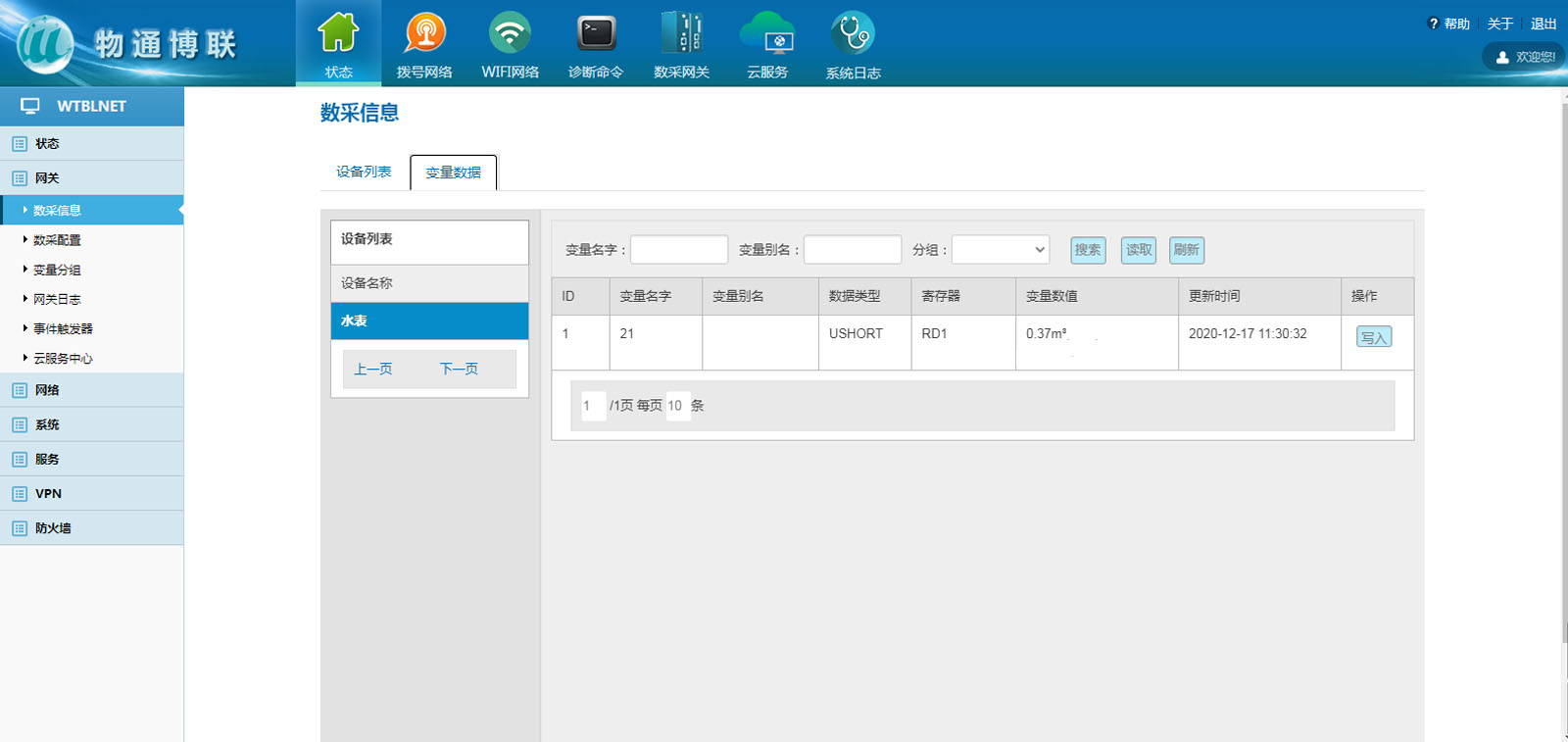

数采配置（设备信息+变量参数）完成后，重启采集程序并生效配置，即可在：数采信息---变量数据---设备名称中看到采集上来的数据。

网络---可选WIFI网络、拨号网络（需要在网关通电前插入SIM卡、接好4G天线，开启拨号网络）、WAN外网。

（1）修改日志调试等级

日志设置路径：网关---云服务中心---云接入调试等级与采集调试等级.为了保证网关快速高效采集，调试完毕后请务必将网关采集日志和云接入日志等级调整为信息。

（2）云接入日志查看

云接入日志用于诊断接入到云平台的通信链路情况和数据报文情况。查阅路径：网关---网关日志—云接入日志。

（3）采集日志查看

采集日志用于诊断网关采集现场设备的通信情况和报文收发情况、以及远程配置交互等情况。

*更详细步骤说明，可查看物通博联操作手册文档或咨询物通博联工程师
