物通博联工业智能网关实现IEC-104协议设备数据采集

时间：2024-03-15 14:27:39

 

IEC104是国际电工委员会（IEC）制定的一套用于电力自动化的通信协议。通过IEC104规约可以实现实时监测电力系统的状态、采集各种数据、控制设备的运行和?；さ裙δ?，为电力系统的安全稳定运行提供了重要的支持。

物通博联工业智能网关可实现对IEC-104协议设备快速配置，实现数据采集、边缘计算、远程监控、云组态以及数据分析等功能，快速实现变电站、发电厂等各种电力场景的数据通信与智能应用。

工具/原料：
1、笔记本电脑（或带双网卡的台式电脑）、线材（网线、串口线）
2、物通博联·工业智能网关
3、IEC-104的相关配置工具及说明手册


操作步骤




1

IEC-104通信设置

采用网口通信，请确保设备的地址和网关LAN口地址在同一个网段。网关LAN口地址（默认：192.168.2.1）可登陆网关WEB管理界面：网络-LAN内网地址中修改。

设备通过网线连接网关网口（LAN或FE0）。
注：IEC-104协议端口号默认为2404。





2

IEC-104类型标识

1、支持的类型标识

遥信：0x01—不带时标的单点遥信，每个遥信占1个字节
遥测：0x09—带品质描述的遥测量，每个遥测值占三个字节
0x0D—带品质描述的浮点值，每个遥测值占5个字节




3

网关配置

1、数采-设备配置

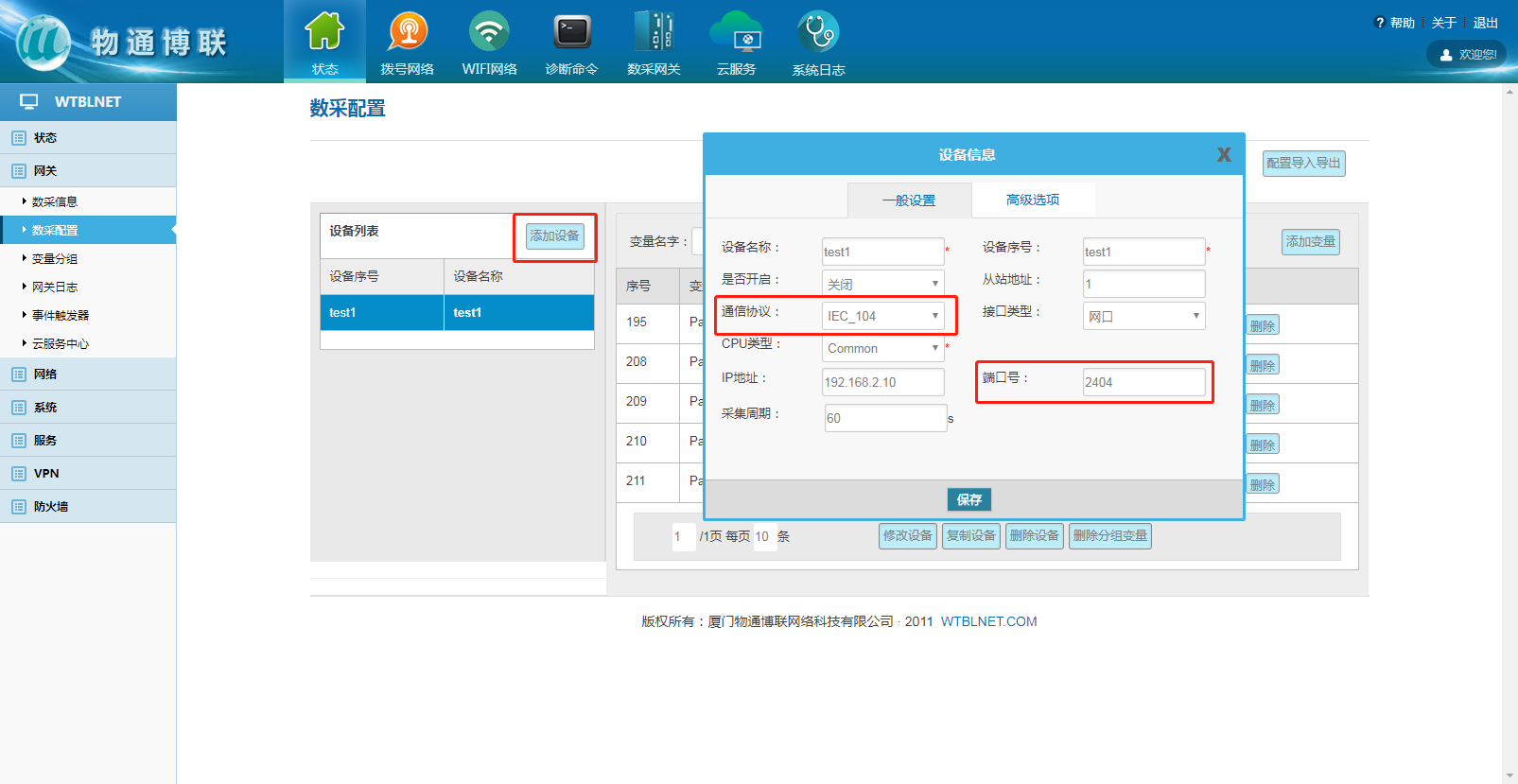

设备配置主要定义设备通讯协议、IP地址、端口号、设备类型及采集周期等。

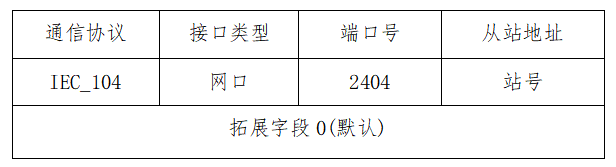

一般设置：通讯协议选择ICE-104，端口默认设定为2404，IP地址根据网关下挂设备实际情况进行定义；

2、数采-变量配置

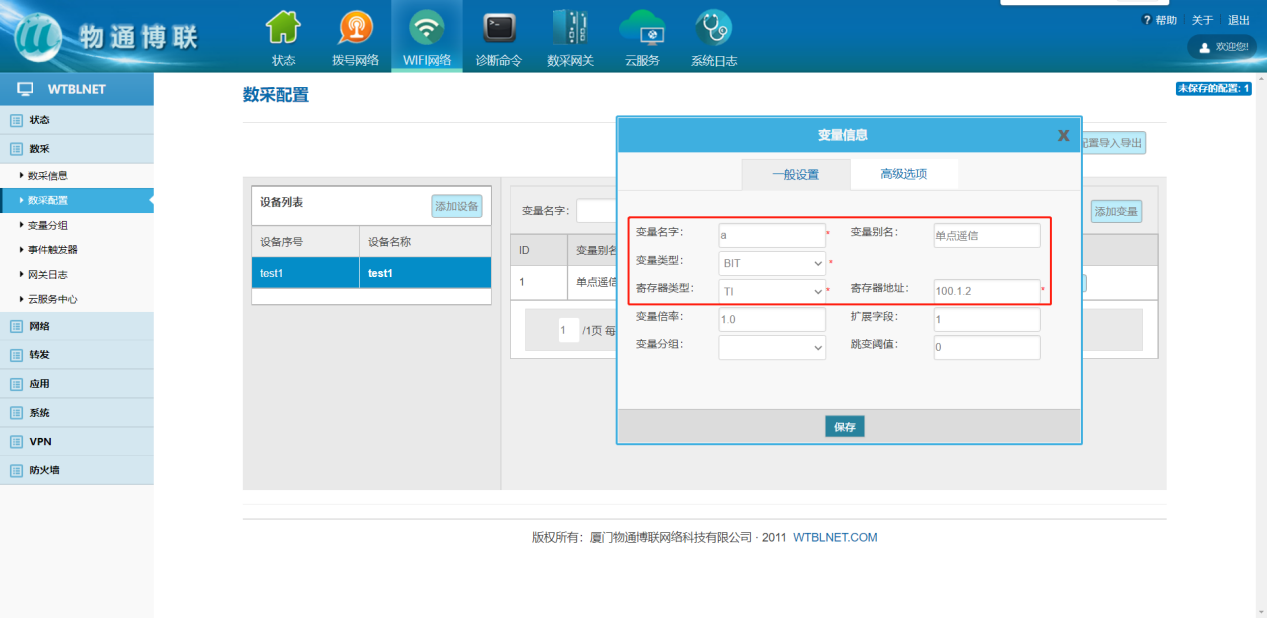

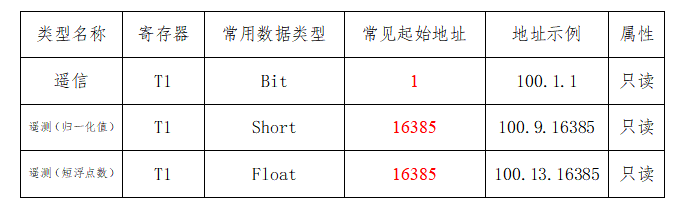

变量配置主要定义变量名（任意）、变量别名（任意）、寄存器类型（固定选择T1）、变量类型和寄存器偏移地址（例如100.1.2，其中100为固定，1为单点遥信类型标识，2为点位序号）。

点击添加变量，填写相关信息。

3、数据看板

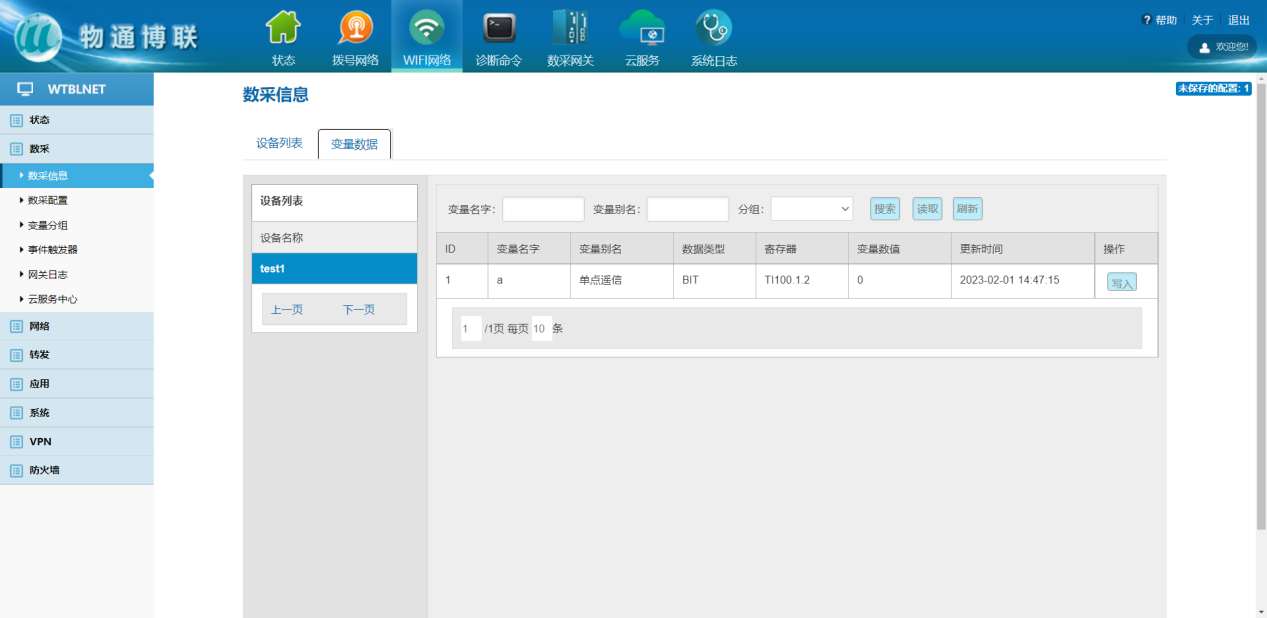

数采配置（设备信息+变量参数）完成后，重启采集程序并生效配置，即可在：数采信息---变量数据---设备名称 中看到采集上来的数据。
（1）采集的数据值为“NULL”，请核对数采配置中设备参数与变量参数信息是否和设备参数一致及接线的正常。

（2）采集的数据值不正确，请核对变量类型及对应类型地址范围是否正确。



*更详细步骤说明，可查看物通博联操作手册文档或咨询物通博联工程师
